उत्पाद विवरण:
|
| डेटा गति: | 1.25जी | बिजली की आपूर्ति: | 3.3 |
|---|---|---|---|
| तापमान: | 0°C से +70°C | मीडिया का स्वरूप: | एसएमएफ |
| दूरी: | 80 किमी | डायग्नोस्टिक: | हां |
| वेवलेंथ: | 1310/1550 एनएम | लेजर ट्रांसमीटर: | डीएफबी |
| प्रमुखता देना: | 1.25G-80AD SFP ऑप्टिकल ट्रांसीवर,1.25G-80BD BIDI ऑप्टिकल ट्रांसीवर,SFP ऑप्टिकल ट्रांसीवर 80KM रोह |
||

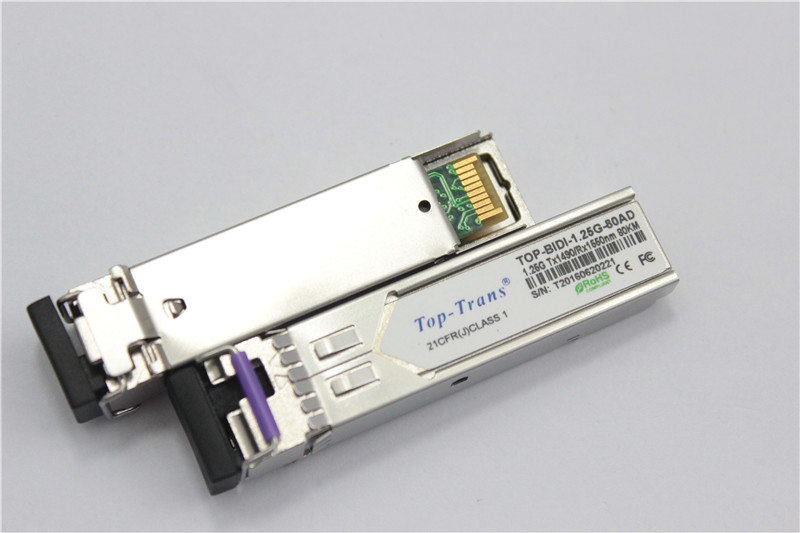

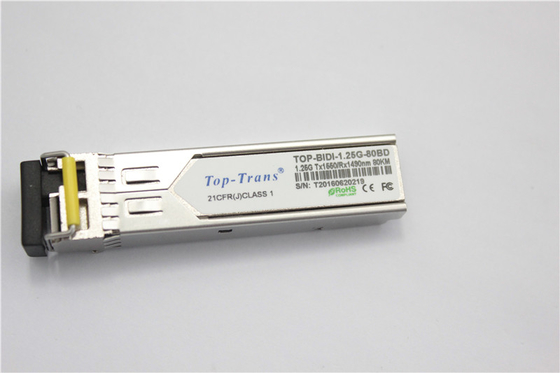

BIDI 1.25G-80AD/BD ऑप्टिकल ट्रांसीवर 80KM लंबी दूरी के फाइबर मॉड्यूल
ऑप्टिकलमापांक80किमी विशेषताएं:
मैं1.25Gb/s तक डेटा लिंक
DFB लेजर ट्रांसमीटर
●पिन फोटो डिटेक्टर
80KMon9/125μmSMF तक
हॉट-प्लग करने योग्य SFP पदचिह्न
BIDILC/UPC प्रकार प्लग करने योग्य ऑप्टिकल इंटरफ़ेस
कम बिजली अपव्यय
धातु संलग्नक, कम ईएमआई के लिए
RoHS आज्ञाकारी और सीसा रहित
एकल + 3.3V बिजली की आपूर्ति
●डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस का समर्थन करें
एसएफएफ-8472 के अनुरूप
केस ऑपरेटिंग तापमान वाणिज्यिक:0°C से +70°C
विस्तारित:-10°Cto +80°C
औद्योगिक:-40°Cto+85°C
अनुप्रयोग
स्विच इंटरफेस पर स्विच करें
फास्ट ईथरनेट
स्विच्ड बैकप्लेन एप्लीकेशन
राउटर/सर्वर इंटरफेस
अन्य ऑप्टिकल लिंक
मानक
● एसएफपी + एमएसए आज्ञाकारी
● SFF-8472reversion9.5 आज्ञाकारी
● IEEE802.3-2005 आज्ञाकारी
Telcordia GR-468-CORE अनुपालक
ऑप्टिकल मॉड्यूल 80किमी बीड़ीविनिर्देश
| फाइबर प्रकार | एसएमएफ |
|
तापमान |
1310/1550 एनएम |
|
बिजली की आपूर्ति |
3.3 |
|
दूरी |
80 किमी |
|
बनाने का कारक |
एसएफपी |
|
वेवलेंथ |
1310/1550 एनएम |
|
प्रमाणपत्र |
आरओएचएस |
|
ऑप्टिकल विलुप्त होने का अनुपात |
9dB |
डिजिटल डायग्नोस्टिक कार्यों
SFP 1.25G 80KM 1310 और 1550 ट्रांसीवर SFPMSA में परिभाषित 2-वायर सीरियल संचार प्रोटोकॉल का समर्थन करते हैं।यह है
समान विद्युत विशिष्टताओं के साथ GBIC मानक में परिभाषित E2PROM से बहुत निकट से संबंधित है।
मानक एसएफपी सीरियल आईडी पहचान की जानकारी तक पहुंच प्रदान करता है जो ट्रांसीवर की क्षमताओं का वर्णन करता है, मानक
इंटरफेस, निर्माता, और अन्य जानकारी।
इसके अतिरिक्त, SFP 1.25G 80KM 1310 और 1550 ट्रांसीवर एक अद्वितीय उन्नत डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस प्रदान करते हैं,
जो ट्रांसीवर तापमान, लेजर बायस करंट, ट्रांसमिटेड जैसे डिवाइस ऑपरेटिंग पैरामीटर्स तक रीयल-टाइम एक्सेस की अनुमति देता है
ऑप्टिकल पावर, ऑप्टिकल पावर और ट्रांसीवर आपूर्ति वोल्टेज प्राप्त किया।यह अलार्म की एक परिष्कृत प्रणाली को भी परिभाषित करता है और
चेतावनी झंडे, जो अंतिम उपयोगकर्ताओं को सचेत करते हैं जब विशेष ऑपरेटिंग पैरामीटर फ़ैक्टरी सेट सामान्य सीमा से बाहर होते हैं।
SFPMSA E2PROM में 256-बाइट मेमोरी मैप को परिभाषित करता है जो 8-बिट पर 2-वायर सीरियल इंटरफ़ेस पर पहुँचा जा सकता है
पता1010000X(A0h)। डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस 8 बिट एड्रेस 1010001X (A2h) का उपयोग करता है, इसलिए
मूल रूप से परिभाषित सीरियल आईडी मेमोरी मैप अपरिवर्तित रहता है।इंटरफ़ेस समान है, और इस प्रकार पूरी तरह से पिछड़ा हुआ है
GBIC विशिष्टता और SFP बहु स्रोत अनुबंध दोनों के साथ संगत।
डिजिटल डायग्नोस्टिक्स ट्रांसीवर कंट्रोलर (डीडीटीसी) द्वारा ऑपरेटिंग और डायग्नोस्टिक्स की जानकारी की निगरानी और रिपोर्ट की जाती है।
ट्रांसीवर के अंदर, जिसे 2-वायर सीरियल इंटरफ़ेस के माध्यम से एक्सेस किया जाता है।जब सीरियल प्रोटोकॉल सक्रिय होता है, तो सीरियल
क्लॉक सिग्नल (SCL, ModDef1) होस्ट द्वारा उत्पन्न होता है।सकारात्मक बढ़त एसएफपी ट्रांसीवर में डेटा को उन में देखती है
E2PROM के सेगमेंट जो राइट-प्रोटेक्टेड नहीं हैं।नकारात्मक बढ़त SFP ट्रांसीवर से डेटा देखती है। सीरियल
डेटा सिग्नल (SDA, ModDef2) सीरियल डेटा ट्रांसफर के लिए द्वि-दिशात्मक है।मेजबान एसडीए का उपयोग एससीएल के साथ संयोजन के रूप में चिह्नित करने के लिए करता है
सीरियल प्रोटोकॉल सक्रियण की शुरुआत और अंत।यादों को 8-बिट डेटा शब्दों की श्रृंखला के रूप में व्यवस्थित किया जाता है जिन्हें संबोधित किया जा सकता है
व्यक्तिगत रूप से या क्रमिक रूप से।
TOP-BIDI-1.25G-80AD/BD के लिए डिजिटल डायग्नोस्टिक्स डिफ़ॉल्ट रूप से आंतरिक रूप से कैलिब्रेट किए जाते हैं।
