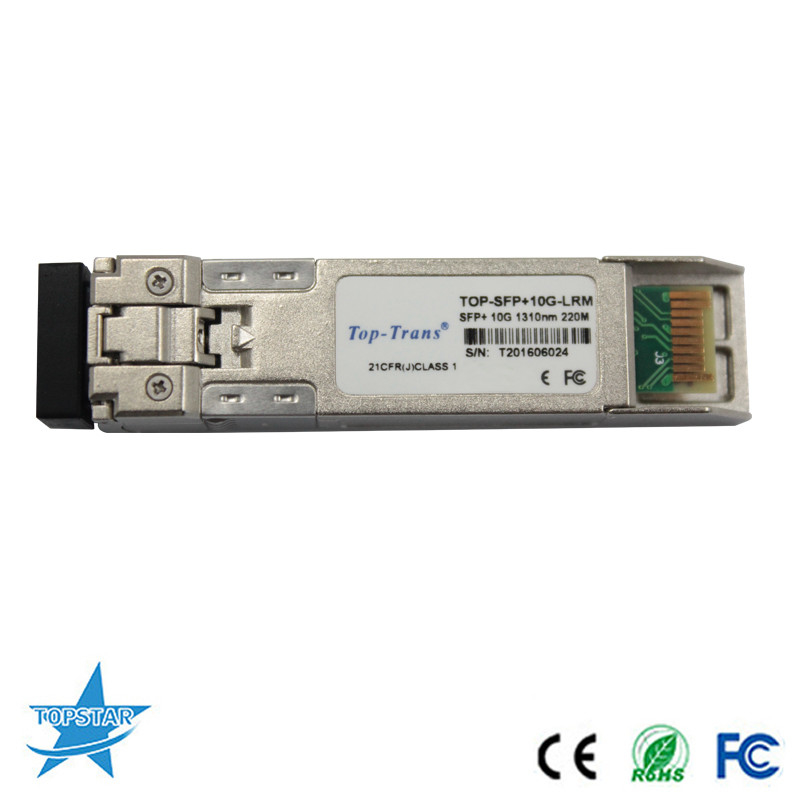

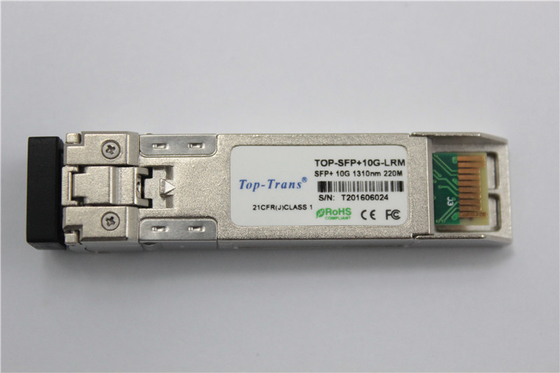

10G बेस LRM ऑप्टिकल ट्रांसीवर 220M MMF 1310nm SFP + ऑप्टिकल मॉड्यूल
10G 220m MMF ऑप्टिकल मॉड्यूल विशेषताएं:
802.3aq 10GBASE-LRM . के अनुरूप 10Gb/s सीरियल ऑप्टिकल इंटरफ़ेस
1310एनएम डीएफबी ट्रांसमीटर, पिन फोटो-डिटेक्टर
डुप्लेक्स एलसी कनेक्टर
कम ईएमआई के लिए मेटल एनक्लोजर
SFF-8431 . के अनुरूप विद्युत इंटरफ़ेस
10 गीगाबिट "एसएफपी+" के लिए विनिर्देश
प्रबंधन विनिर्देशों के लिए 2-तार इंटरफ़ेस
एसएफएफ 8472 के साथ अनुपालन
एकल 3.3V बिजली की आपूर्ति
220M विरासत OM1 MMF ट्रांसमिशन
केस ऑपरेटिंग तापमान रेंज: -5 डिग्री सेल्सियस से 70 डिग्री सेल्सियस
आवेदन:
10GBASE-LRM 10G ईथरनेट
मानक
एसएफएफ-8472 एसएफपी+ एमएसए के अनुरूप।
SFP+ SFF-8431 और SFF-8432 के अनुरूप।
802.3ae 10GBASE-LRM के अनुरूप।
RoHS कॉम्प्लाइंट
डिजिटल नैदानिक कार्य
TOPSTAR TOP-SFP+-10G-LRM ट्रांसीवर SFP में परिभाषित 2-वायर सीरियल संचार प्रोटोकॉल का समर्थन करते हैं
एमएसए1.
मानक एसएफपी सीरियल आईडी पहचान की जानकारी तक पहुंच प्रदान करता है जो ट्रांसीवर का वर्णन करता है
क्षमताओं, मानक इंटरफेस, निर्माता, और अन्य जानकारी।
इसके अतिरिक्त, TOPSTAR SFP+ ट्रांसीवर एक अद्वितीय उन्नत डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस प्रदान करते हैं,
जो ट्रांसीवर तापमान, लेजर बायस जैसे डिवाइस ऑपरेटिंग पैरामीटर्स तक रीयल-टाइम एक्सेस की अनुमति देता है
वर्तमान, प्रेषित ऑप्टिकल पावर, ऑप्टिकल पावर और ट्रांसीवर आपूर्ति वोल्टेज प्राप्त किया।यह भी परिभाषित करता है a
अलार्म और चेतावनी झंडे की परिष्कृत प्रणाली, जो विशेष ऑपरेटिंग पैरामीटर होने पर अंतिम उपयोगकर्ताओं को अलर्ट करती है
फ़ैक्टरी सेट सामान्य सीमा से बाहर हैं।
SFP MSA EEPROM में एक 256-बाइट मेमोरी मैप को परिभाषित करता है जो 2-वायर सीरियल इंटरफ़ेस पर पहुँचा जा सकता है
8 बिट पता 1010000X (A0h)। डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस 8 बिट पते का उपयोग करता है
1010001X (A2h), इसलिए मूल रूप से परिभाषित सीरियल आईडी मेमोरी मैप अपरिवर्तित रहता है।
डिजिटल डायग्नोस्टिक्स ट्रांसीवर द्वारा ऑपरेटिंग और डायग्नोस्टिक्स की जानकारी की निगरानी और रिपोर्ट की जाती है
ट्रांसीवर के अंदर नियंत्रक (डीडीटीसी), जिसे 2-वायर सीरियल इंटरफ़ेस के माध्यम से एक्सेस किया जाता है।जब सीरियल
प्रोटोकॉल सक्रिय है, सीरियल क्लॉक सिग्नल (एससीएल, मॉड डेफ 1) मेजबान द्वारा उत्पन्न होता है।सकारात्मक बढ़त घड़ियां
डेटा को SFP ट्रांसीवर में E2PROM के उन सेगमेंट में डाला जाता है जो राइट-प्रोटेक्टेड नहीं होते हैं।नकारात्मक
एज एसएफपी ट्रांसीवर से डेटा देखता है।सीरियल डेटा सिग्नल (एसडीए, मॉड डीईएफ़ 2) सीरियल के लिए द्वि-दिशात्मक है
डेटा स्थानांतरण।सीरियल प्रोटोकॉल सक्रियण के प्रारंभ और अंत को चिह्नित करने के लिए होस्ट SCL के साथ SDA का उपयोग करता है।
यादों को 8-बिट डेटा शब्दों की एक श्रृंखला के रूप में व्यवस्थित किया जाता है जिन्हें व्यक्तिगत या क्रमिक रूप से संबोधित किया जा सकता है
10G SFP + 1310nm 220M ऑप्टिकल मॉड्यूल विशिष्टता:
| फाइबर प्रकार |
mmf, |
| योजक |
नियंत्रण रेखा |
| लेजर |
ईएमएल |
|
केस ऑपरेटिंग तापमान रेंज
|
-5 डिग्री सेल्सियस से 70 डिग्री सेल्सियस
|
|
भंडारण तापमान
|
-40-+85
|
| विलुप्त होने का अनुपात |
3.5 डीबी |
| प्रमाणीकरण |
सीई |
| एकल बिजली की आपूर्ति |
3.3 |
सामान्य प्रश्न
Q1.क्या आपके ऑप्टिकल ट्रांसीवर मूल हैं?
A1.हाँ, हमारे सभी ऑप्टिकल ट्रांसीवर 100% मूल गारंटीकृत हैं!
प्रश्न 2. आप एसएफपी की गुणवत्ता की गारंटी कैसे देते हैं?
ए 2. हमारे पास पेशेवर परीक्षण उपकरण और क्यूसी टीम है।शिपिंग से पहले हर यूनिट का सही प्रदर्शन के साथ पूरी तरह से परीक्षण किया जाएगा।
Q3.अगर मुझे पता चले कि उत्पाद में गुणवत्ता की कोई समस्या है तो आप क्या करेंगे?
A3. हम अपनी जोखिम-मुक्त मनी-बैक गारंटी के साथ हर बिक्री का बैकअप लेते हैं!आप किसी ऐसी कंपनी से भरोसे के साथ खरीदारी कर सकते हैं जो 10 वर्षों से अधिक समय से अपने ग्राहकों की सेवा कर रही हो!हमारा सपना एक प्रसिद्ध 100 साल का उद्यम बनाना है!
प्रश्न4.आपकी कंपनी का क्या फायदा है?
12 वर्षों के साथ उत्कृष्ट ट्रैक रिकॉर्ड लगातार एक भी बड़ी गुणवत्ता की समस्या नहीं है,
पिछले 12 वर्षों के दौरान बिक्री में सालाना आधार पर 20% से अधिक की वृद्धि।
तत्काल डिलीवरी के लिए स्टॉक किसी भी समय 200,000 से अधिक ट्रांसीवर रखता है
वारंटी: 3 साल
प्रश्न5.क्या आपके पास संगत हैं?
A5.हाँ, हमारा अपना ब्रांड है: टॉप-ट्रांस, जिसमें 1X9, SFP, XFP, SFP+, BIDI सभी प्रकार के विनिर्देशों में शामिल हैं।
प्रश्न6.कौन सा ब्रांड आपके मॉड्यूल के अनुकूल हो सकता है?
हुआवेई, एचपी, एच 3 सी, जुनिपर, डेल, इंटेल, एवागो, फिनिसर ect
