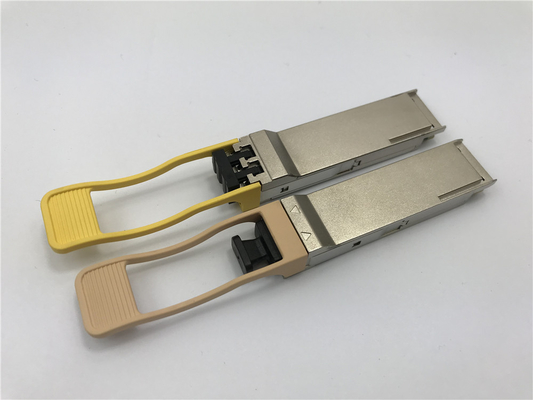

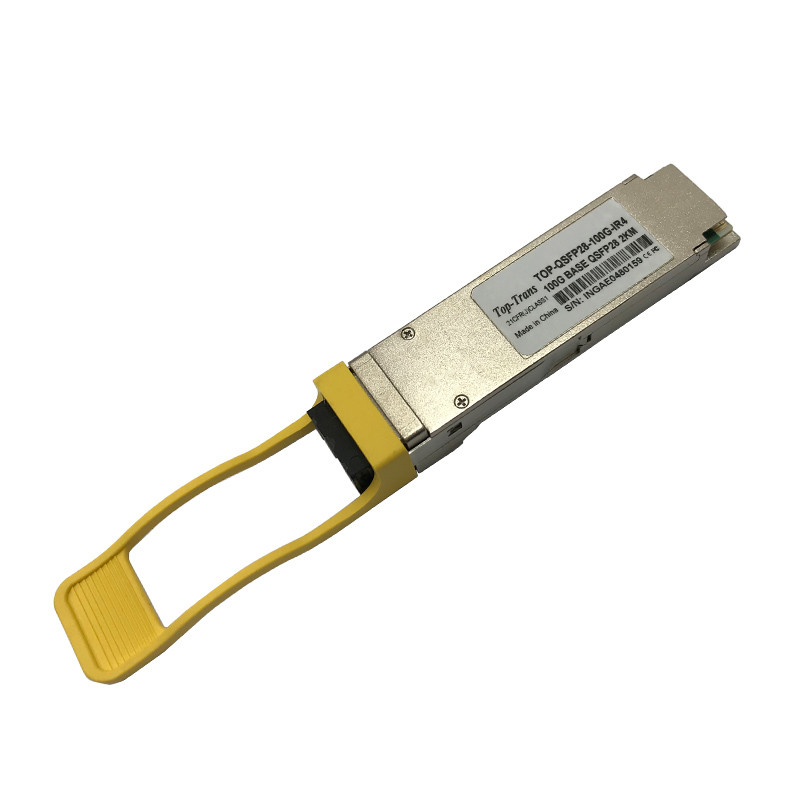

2KM IR4 100G QSFP28 मॉड्यूल CWDM4 1310nm सिंगल मोड ट्रांसीवर

QSFP28 100G IR4 2KM CWDM4 1310nm डुप्लेक्स एलसी कनेक्टर सिंगल मोड मॉड्यूल

QSFP28 100G IR4 मॉड्यूल

यह उत्पाद एक संचालित 4-वेवलेंथ डिस्ट्रिब्यूटेड फीडबैक लेजर (DFB) एरे द्वारा 4-चैनल 100Gb/s इलेक्ट्रिकल इनपुट डेटा को CWDM ऑप्टिकल सिग्नल्स (लाइट) में कनवर्ट करता है।प्रकाश को MUX भागों द्वारा 100Gb/s डेटा के रूप में संयोजित किया जाता है, जो SMF से ट्रांसमीटर मॉड्यूल से बाहर फैलता है।रिसीवर मॉड्यूल 100Gb/s CWDM ऑप्टिकल सिग्नल इनपुट को स्वीकार करता है, और इसे अलग-अलग तरंग दैर्ध्य के साथ 4 अलग-अलग 25Gb/s चैनलों में डी-मल्टीप्लेक्स करता है।प्रत्येक तरंग दैर्ध्य प्रकाश एक असतत फोटो डायोड द्वारा एकत्र किया जाता है, और फिर एक टीआईए और एक पोस्ट एम्पलीफायर द्वारा प्रवर्धित करने के बाद विद्युत डेटा के रूप में आउटपुट किया जाता है।चित्र 1 इस उत्पाद का कार्यात्मक ब्लॉक आरेख दिखाता है।

इस उत्पाद को शक्ति प्रदान करने के लिए एक एकल +3.3V बिजली की आपूर्ति की आवश्यकता है।बिजली आपूर्ति पिन VccTx और VccRx दोनों आंतरिक रूप से जुड़े हुए हैं और इन्हें समवर्ती रूप से लागू किया जाना चाहिए।MSA विनिर्देशों के अनुसार मॉड्यूल 7 लो स्पीड हार्डवेयर कंट्रोल पिन (2-वायर सीरियल इंटरफ़ेस सहित) प्रदान करता है: ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL और IntL।

मापदंडों

उत्पाद की विशेषताएँ

• QSFP28 एमएसए अनुपालन
• 4 CWDM लेन MUX/DEMUX डिज़ाइन
• 103.1Gb/s समग्र बिट दर का समर्थन करता है
• 100G CWDM4 MSA तकनीकी युक्ति Rev1.1
• FEC . के साथ सिंगल मोड फाइबर (SMF) पर 2km ट्रांसमिशन तक
• ऑपरेटिंग केस तापमान: 0 से 70oC
• 4x25G विद्युत इंटरफ़ेस (OIF CEI-28G-VSR)
• अधिकतम बिजली की खपत 3.5W
• एलसी डुप्लेक्स कनेक्टर
• RoHS कॉम्प्लाइंट

अनुप्रयोग

• डाटा सेंटर इंटरकनेक्ट
• 100 जी ईथरनेट
• Infiniband QDR और DDR आपस में जुड़े हुए हैं
• एंटरप्राइज नेटवर्किंग

सामान्य प्रश्न

Q1.क्या आपके ट्रांसीवर मॉड्यूल सिस्को के साथ संगत हैं?

A1: हाँ, टॉपस्टार ट्रांसीवर सिस्को के साथ संगत कर सकते हैं।फेलोइंग के रूप में संगत टॉपस्टार के सभी ब्रांड: सिस्को, नॉर्टेल, जुनिपर, 3COM, H3C, अल्काटेल-ल्यूसेंट, फाउंड्री, डी-लिंक, एक्स्ट्रीम, रुइजी, नेटगेर, जेडटीई, एंटरसिस, ज़ीएक्सईएल, लिंक्सिस, एरिक्सन, डीसीएन, एलाइड, एसएमसी, ब्रोकेड, फोर्स 10, हिर्शमैन, प्लैनेट, एडट्रान, एएसएनटीई, ट्रेंडनेट, बीडीसीओएम, ब्लेड, बिटवे, टेल्को, फीक्सुन ... आदि।

प्रश्न 2.गुणवत्ता नियंत्रण के संबंध में आपकी कंपनी कैसे कार्य करती है?

ए 2: हमारे परीक्षण केंद्र में व्यक्तिगत रूप से परीक्षण किए गए प्रत्येक ऑप्टिक का परीक्षण किया गया, और नेटवर्क उपकरणों के विभिन्न ब्रांडों पर संगतता के लिए भी परीक्षण किया गया।

Q3.व्यापार की शर्तें क्या हैं?

ए 3: लीड टाइम: हम जहाज के लिए तैयार स्टॉक में 40,000 पीसी एसएफपी रखते हैं।

भुगतान अवधि: टी/टी, वेस्टर्न यूनियन, Alipay, पेपैल, एल/सी और इतने पर आपके विकल्प के लिए।

प्रश्न4.ऑप्टिकल मॉड्यूल का ऑपरेटिंग तापमान रेंज क्या है?

ए 4: वाणिज्यिक तापमान रेंज (COM): 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट)

विस्तारित तापमान सीमा (EXT): -5 से 85 डिग्री सेल्सियस (23 से 185 डिग्री फारेनहाइट)

औद्योगिक तापमान रेंज (आईएनडी)::-40 से 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट)

भंडारण तापमान सीमा: -40 से + 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट)

हम आपके अनुरोध के अनुसार आपूर्ति कर सकते हैं।
