उत्पाद विवरण:
|
| बनाने का कारक: | क्यूएसएफपी28 | डेटा गति: | 100 ग्राम |
|---|---|---|---|
| केंद्र तरंग दैर्ध्य: | LWDM4 | संचरण दूरी: | 30 किमी |
| तापमान: | 0सी~+70सी | OEM या ओडीएम: | सहायता |
| वज़न: | 0.06KG प्रति पीस | गारंटी: | 3 वर्ष |
| प्रमुखता देना: | LWDM4 30KM 100G QSFP28 मॉड्यूल ट्रांसीवर,EML APD 100g qsfp28 ट्रांसीवर,QSFP28 मॉड्यूल ट्रांसीवर EML APD |
||

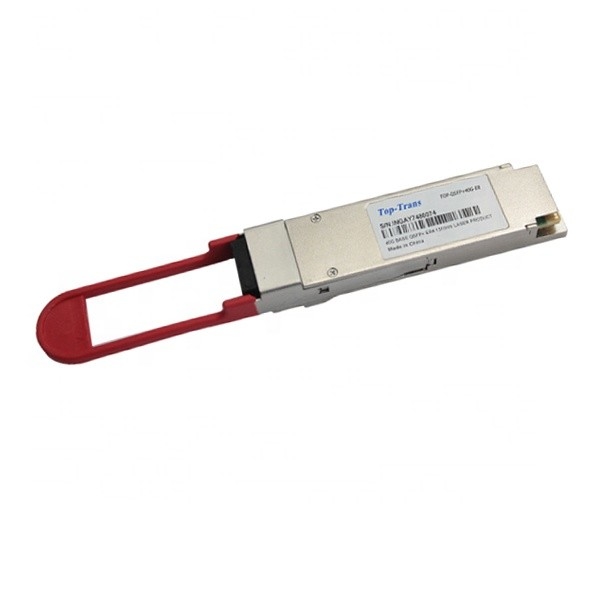

QSFP28 100G ट्रांसीवर LWDM4 30KM EML APD सिंगल मोड फाइबर LC . द्वारा
QSFP28 100G ट्रांसीवर
ट्रांसीवर मॉड्यूल 25Gb/s विद्युत डेटा के 4 चैनल प्राप्त करता है, जिसे 4-चैनल क्लॉक और डेटा रिकवरी (CDR) IC द्वारा संसाधित किया जाता है जो प्रत्येक विद्युत सिग्नल के झटके को फिर से आकार देता है और कम करता है।इसके बाद, EML लेजर ड्राइवर IC विद्युत संकेतों के 4 चैनलों में से प्रत्येक को एक ऑप्टिकल सिग्नल में परिवर्तित करता है जो ट्रांसमीटर ऑप्टिकल सब-असेंबली (TOSA) में पैक किए गए 4 कूल्ड EML लेज़रों में से एक से प्रेषित होता है।प्रत्येक लेजर आईईईई 802.3ba 100GBASE-ER4 आवश्यकताओं में निर्दिष्ट विशिष्ट तरंग दैर्ध्य में ऑप्टिकल सिग्नल लॉन्च करता है।ये 4-लेन ऑप्टिकल सिग्नल ऑप्टिकल रूप से 4-टू-1 ऑप्टिकल WDM MUX द्वारा सिंगल फाइबर में मल्टीप्लेक्स किए जाएंगे।प्रत्येक चैनल की ऑप्टिकल आउटपुट पावर को स्वचालित पावर कंट्रोल (एपीसी) सर्किट द्वारा स्थिर बनाए रखा जाता है।ट्रांसमीटर आउटपुट को TX_DIS हार्डवेयर सिग्नल और/या 2-वायर सीरियल इंटरफ़ेस द्वारा बंद किया जा सकता है।
रिसीवर को 4-लेन लैन डब्ल्यूडीएम ऑप्टिकल सिग्नल प्राप्त होते हैं।ऑप्टिकल सिग्नल को 1-टू-4 ऑप्टिकल DEMUX द्वारा डी-मल्टीप्लेक्स किया जाता है और ऑप्टिकल सिग्नल के परिणामी 4 चैनलों में से प्रत्येक को रिसीवर ऑप्टिकल सब-असेंबली (ROSA) में पैक किए गए 4 रिसीवरों में से एक में फीड किया जाता है।प्रत्येक रिसीवर ऑप्टिकल सिग्नल को विद्युत सिग्नल में परिवर्तित करता है।पुनर्जीवित विद्युत संकेतों को 4-चैनल सीडीआर के आरएक्स भाग द्वारा पुनर्निर्धारित और डी-झटका और प्रवर्धित किया जाता है।पुनर्निर्धारित 4-लेन आउटपुट विद्युत संकेत CEI-28G-VSR इंटरफ़ेस आवश्यकताओं के अनुरूप हैं।इसके अलावा, प्रत्येक प्राप्त ऑप्टिकल सिग्नल की निगरानी DOM सेक्शन द्वारा की जाती है।मॉनिटर किए गए मान को 2-वायर सीरियल इंटरफ़ेस के माध्यम से सूचित किया जाता है।यदि एक या अधिक प्राप्त ऑप्टिकल सिग्नल थ्रेशोल्ड स्तर से कमजोर है, तो RX_LOS हार्डवेयर अलार्म चालू हो जाएगा।
मापदंडों
| फाइबर प्रकार | सिंगल-मोड केबल |
| योजक | नियंत्रण रेखा |
| लेजर और टीआईए | ईएमएल और एपीडी |
| टीएक्स पावर | -2.9 से 4.5 डीबीएम |
| आरएक्स संवेदनशीलता | -16.9 से 4.9 डीबीएम |
| विलुप्त होने का अनुपात | 7.0 डीबी |
| बिजली की खपत | 4.5 डब्ल्यू |
| एकल बिजली की आपूर्ति | 3.3 वी |
उत्पाद की विशेषताएँ
अनुप्रयोग
सामान्य प्रश्न
Q1.क्या आपके ट्रांसीवर मॉड्यूल सिस्को के साथ संगत हैं?
A1: हाँ, टॉपस्टार ट्रांसीवर सिस्को के साथ संगत कर सकते हैं।फेलोइंग के रूप में संगत टॉपस्टार के सभी ब्रांड: सिस्को, नॉर्टेल, जुनिपर, 3COM, H3C, अल्काटेल-ल्यूसेंट, फाउंड्री, डी-लिंक, एक्स्ट्रीम, रुइजी, नेटगेर, जेडटीई, एंटरसिस, ज़ीएक्सईएल, लिंक्सिस, एरिक्सन, डीसीएन, एलाइड, एसएमसी, ब्रोकेड, फोर्स 10, हिर्शमैन, प्लैनेट, एडट्रान, एएसएनटीई, ट्रेंडनेट, बीडीसीओएम, ब्लेड, बिटवे, टेल्को, फीक्सुन ... आदि।
प्रश्न 2.गुणवत्ता नियंत्रण के संबंध में आपकी कंपनी कैसे कार्य करती है?
ए 2: हमारे परीक्षण केंद्र में व्यक्तिगत रूप से परीक्षण किए गए प्रत्येक ऑप्टिक का परीक्षण किया गया, और नेटवर्क उपकरणों के विभिन्न ब्रांडों पर संगतता के लिए भी परीक्षण किया गया।
Q3.व्यापार की शर्तें क्या हैं?
ए 3: लीड टाइम: हम जहाज के लिए तैयार स्टॉक में 40,000 पीसी एसएफपी रखते हैं।
भुगतान अवधि: टी/टी, वेस्टर्न यूनियन, Alipay, पेपैल, एल/सी और इतने पर आपके विकल्प के लिए।
प्रश्न4.ऑप्टिकल मॉड्यूल का ऑपरेटिंग तापमान रेंज क्या है?
ए 4: वाणिज्यिक तापमान रेंज (COM): 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट)
विस्तारित तापमान सीमा (EXT): -5 से 85 डिग्री सेल्सियस (23 से 185 डिग्री फारेनहाइट)
औद्योगिक तापमान रेंज (आईएनडी)::-40 से 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट)
भंडारण तापमान सीमा: -40 से + 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट)
हम आपके अनुरोध के अनुसार आपूर्ति कर सकते हैं।
