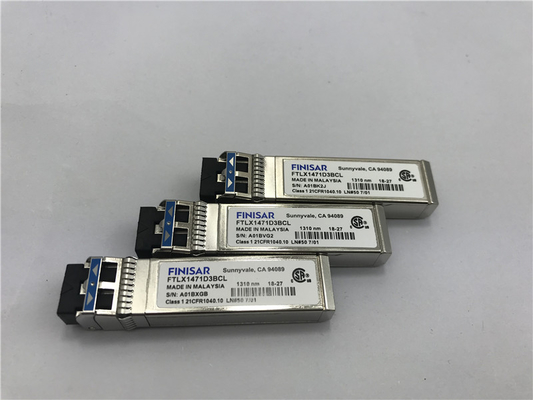

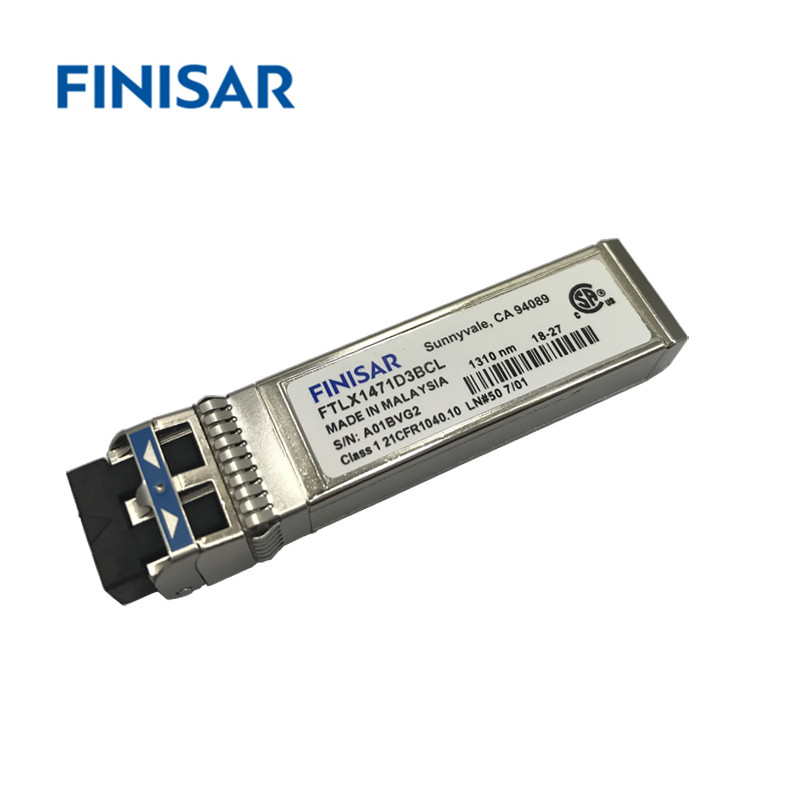

Finisar FTLX1471D3BCL मॉड्यूल 10G ट्रांसीवर 10Km 1310nm SFP फाइबर



डिजिटल नैदानिक ​​कार्य


Finisar FTLX1471D3BCL SFP+ ट्रांसीवर 2-वायर सीरियल संचार प्रोटोकॉल का समर्थन करते हैं जैसा कि SFP MSA1 में परिभाषित किया गया है।यह

GBIC मानक में परिभाषित E2 PROM से बहुत निकट से संबंधित है, समान विद्युत विनिर्देशों के साथ।मानक एसएफपी

सीरियल आईडी पहचान की जानकारी तक पहुंच प्रदान करता है जो ट्रांसीवर की क्षमताओं, मानक इंटरफेस का वर्णन करता है,

निर्माता, और अन्य जानकारी।इसके अतिरिक्त, Finisar SFP+ ट्रांसीवर एक उन्नत डिजिटल डायग्नोस्टिक मॉनिटरिंग प्रदान करते हैं

इंटरफ़ेस, जो ट्रांसीवर तापमान, लेजर पूर्वाग्रह वर्तमान जैसे डिवाइस ऑपरेटिंग पैरामीटर तक रीयल-टाइम एक्सेस की अनुमति देता है,

प्रेषित ऑप्टिकल पावर, ऑप्टिकल पावर और ट्रांसीवर आपूर्ति वोल्टेज प्राप्त किया।यह अलार्म की एक परिष्कृत प्रणाली को भी परिभाषित करता है

और चेतावनी झंडे, जो अंतिम उपयोगकर्ताओं को सचेत करते हैं जब विशेष ऑपरेटिंग पैरामीटर फ़ैक्टरी सेट सामान्य सीमा से बाहर होते हैं।

SFP MSA E2 PROM में 256-बाइट मेमोरी मैप को परिभाषित करता है जो 8-बिट पते पर 2-वायर सीरियल इंटरफ़ेस पर पहुँचा जा सकता है

1010000X (ए0एच)।डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस 8 बिट एड्रेस 1010001X (A2h) का उपयोग करता है, इसलिए मूल रूप से

परिभाषित सीरियल आईडी मेमोरी मैप अपरिवर्तित रहता है।इंटरफ़ेस समान है, और इस प्रकार दोनों के साथ पूरी तरह से पिछड़ा संगत है

GBIC विशिष्टता और SFP बहु स्रोत समझौता।फ़िनिसार एप्लिकेशन नोट में संपूर्ण इंटरफ़ेस का वर्णन किया गया है

AN2030: "SFP ऑप्टिकल ट्रांसीवर्स के लिए डिजिटल डायग्नोस्टिक्स मॉनिटरिंग इंटरफ़ेस"।संचालन और निदान की जानकारी है

ट्रांसीवर के अंदर एक डिजिटल डायग्नोस्टिक्स ट्रांसीवर कंट्रोलर (डीडीटीसी) द्वारा निगरानी और रिपोर्ट की जाती है, जिसे एक्सेस किया जाता है

2-तार सीरियल इंटरफ़ेस के माध्यम से।जब सीरियल प्रोटोकॉल सक्रिय होता है, तो सीरियल क्लॉक सिग्नल (एससीएल, मॉड डेफ 1) द्वारा उत्पन्न होता है

मेज़बान।सकारात्मक बढ़त SFP ट्रांसीवर में डेटा को E2 PROM के उन खंडों में देखती है जो नहीं लिखते हैं-

संरक्षित।नकारात्मक बढ़त SFP ट्रांसीवर से डेटा देखती है।सीरियल डेटा सिग्नल (एसडीए, मॉड डीईएफ़ 2) के लिए द्वि-दिशात्मक है

सीरियल डेटा ट्रांसफर।सीरियल प्रोटोकॉल सक्रियण के प्रारंभ और अंत को चिह्नित करने के लिए होस्ट SCL के साथ SDA का उपयोग करता है।

मेमोरी को 8-बिट डेटा शब्दों की एक श्रृंखला के रूप में व्यवस्थित किया जाता है जिसे व्यक्तिगत या क्रमिक रूप से संबोधित किया जा सकता है।अधिक जानकारी के लिए

जानकारी के लिए, कृपया SFP MSA दस्तावेज़ीकरण1,5 और फ़िनिसार एप्लिकेशन नोट AN-2030 देखें।कृपया ध्यान दें कि मूल्यांकन

बोर्ड FDB-1018 Finisar ModDEMO सॉफ्टवेयर के साथ उपलब्ध है जो 2-वायर सीरियल पर संचार का उपयोग करने में आसान बनाता है

इंटरफेस
