उत्पाद विवरण:
|
| बनाने का कारक: | क्यूएसएफपी28 | डेटा गति: | 100 ग्राम |
|---|---|---|---|
| केंद्र तरंग दैर्ध्य: | 1310एनएम | संचरण दूरी: | 500m |
| तापमान: | 0सी~+70सी | OEM या ओडीएम: | सहायता |
| वज़न: | 0.06KG प्रति पीस | गारंटी: | 3 साल |
| प्रमुखता देना: | MPO कनेक्टर 100G QSFP28 मॉड्यूल,100G QSFP28 मॉड्यूल PSM4 ट्रांसीवर,PSM4 ट्रांसीवर LR4 10 किमी |
||

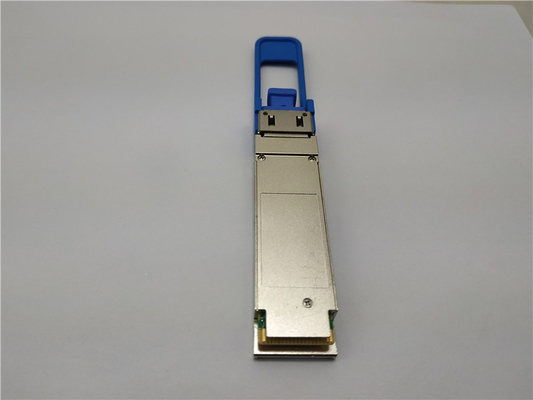

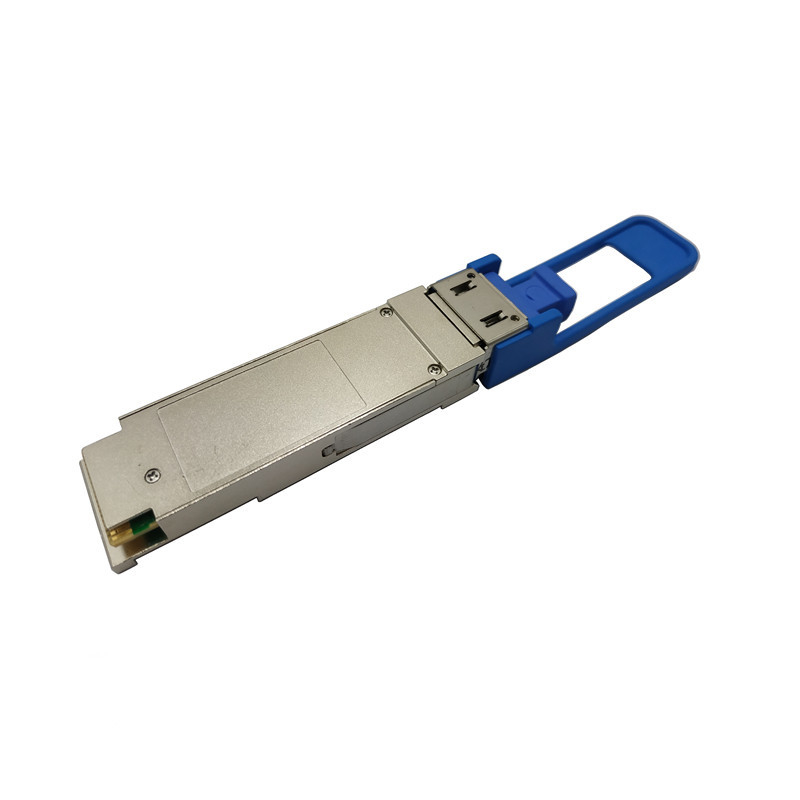

100G QSFP28 PSM4 ट्रांसीवर 1310nm LR4 10km MPO कनेक्टर ऑप्टिकल मॉड्यूल
100G QSFP28 PSM4 ट्रांसीवर
यह उत्पाद MTP/MPO फाइबर रिबन कनेक्टर के साथ QSFP28 समानांतर सिंगल मोड ऑप्टिकल ट्रांसीवर है।ट्रांसमीटर मॉड्यूल कॉमन मोड लॉजिक (CML) स्तरों के साथ संगत विद्युत इनपुट संकेतों को स्वीकार करता है।सभी इनपुट डेटा सिग्नल अंतर और आंतरिक रूप से समाप्त होते हैं।रिसीवर मॉड्यूल समानांतर ऑप्टिकल इनपुट सिग्नल को एक फोटो डिटेक्टर सरणी के माध्यम से समानांतर विद्युत आउटपुट सिग्नल में परिवर्तित करता है।रिसीवर मॉड्यूल विद्युत संकेतों को आउटपुट करता है जो सामान्य मोड लॉजिक (सीएमएल) स्तरों के साथ संगत वोल्टेज भी हैं।सभी डेटा सिग्नल डिफरेंशियल हैं और प्रति चैनल 25Gb/s तक डेटा दरों का समर्थन करते हैं।चित्र 1 इस उत्पाद का कार्यात्मक ब्लॉक आरेख दिखाता है।
मॉड्यूल को चालू करने के लिए एक एकल +3.3V बिजली की आपूर्ति की आवश्यकता होती है।बिजली आपूर्ति पिन VccTx और VccRx दोनों आंतरिक रूप से जुड़े हुए हैं और इन्हें समवर्ती रूप से लागू किया जाना चाहिए।प्रति एमएसए मॉड्यूल 7 लो स्पीड हार्डवेयर कंट्रोल पिन (2-वायर सीरियल इंटरफ़ेस सहित) प्रदान करता है: मोडसेल, एससीएल, एसडीए, रीसेटएल, एलपीमोड, मॉडपीआरएसएल और इंटल।
मापदंडों
| फाइबर प्रकार | सिंगल-मोड केबल G.652 SMF |
| योजक | एमटीपी/एमपीओ |
| लेजर और टीआईए | डीएफबी और पिन |
| टीएक्स पावर | -5.5 से 2.0 डीबीएम |
| आरएक्स संवेदनशीलता | -12.02 से 2.0 डीबीएम |
| विलुप्त होने का अनुपात | 3.5 डीबी |
| बिजली की खपत | 3.5 डब्ल्यू |
| एकल बिजली की आपूर्ति | 3.3 वी |
उत्पाद की विशेषताएँ
अनुप्रयोग
सामान्य प्रश्न
Q1.क्या आपके ट्रांसीवर मॉड्यूल सिस्को के साथ संगत हैं?
A1: हाँ, टॉपस्टार ट्रांसीवर सिस्को के साथ संगत कर सकते हैं।फेलोइंग के रूप में संगत टॉपस्टार के सभी ब्रांड: सिस्को, नॉर्टेल, जुनिपर, 3COM, H3C, अल्काटेल-ल्यूसेंट, फाउंड्री, डी-लिंक, एक्स्ट्रीम, रुइजी, नेटगेर, जेडटीई, एंटरसिस, ज़ीएक्सईएल, लिंक्सिस, एरिक्सन, डीसीएन, एलाइड, एसएमसी, ब्रोकेड, फोर्स 10, हिर्शमैन, प्लैनेट, एडट्रान, एएसएनटीई, ट्रेंडनेट, बीडीसीओएम, ब्लेड, बिटवे, टेल्को, फीक्सुन ... आदि।
प्रश्न 2.गुणवत्ता नियंत्रण के संबंध में आपकी कंपनी कैसे कार्य करती है?
ए 2: हमारे परीक्षण केंद्र में व्यक्तिगत रूप से परीक्षण किए गए प्रत्येक ऑप्टिक का परीक्षण किया गया, और नेटवर्क उपकरणों के विभिन्न ब्रांडों पर संगतता के लिए भी परीक्षण किया गया।
Q3.व्यापार की शर्तें क्या हैं?
ए 3: लीड टाइम: हम जहाज के लिए तैयार स्टॉक में 40,000 पीसी एसएफपी रखते हैं।
भुगतान अवधि: टी/टी, वेस्टर्न यूनियन, Alipay, पेपैल, एल/सी और इतने पर आपके विकल्प के लिए।
प्रश्न4.ऑप्टिकल मॉड्यूल का ऑपरेटिंग तापमान रेंज क्या है?
ए 4: वाणिज्यिक तापमान रेंज (COM): 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट)
विस्तारित तापमान सीमा (EXT): -5 से 85 डिग्री सेल्सियस (23 से 185 डिग्री फारेनहाइट)
औद्योगिक तापमान रेंज (आईएनडी)::-40 से 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट)
भंडारण तापमान सीमा: -40 से + 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट)
हम आपके अनुरोध के अनुसार आपूर्ति कर सकते हैं।
