उत्पाद विवरण:
|
| डेटा गति: | 1.25जी | बिजली की आपूर्ति: | 3.3 |
|---|---|---|---|
| तापमान: | 0°C से +70°C | मीडिया का स्वरूप: | एसएमएफ |
| दूरी: | 10 किमी | भाव: | 1.25जी |
| वेवलेंथ: | 1310एनएम/1550 एनएम | आवेदन पत्र: | इंटरफ़ेस और ect स्विच करने के लिए स्विच करें |
| प्रमुखता देना: | 10Km 1.25G SFP ट्रांसीवर,1550nm 1310nm मल्टीमोड फाइबर मॉड्यूल,मल्टीमोड sfp 1.25 g 1310nm 10km |
||

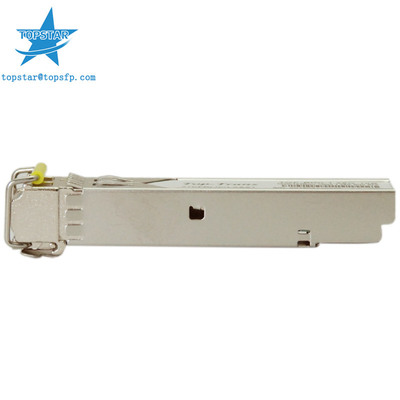

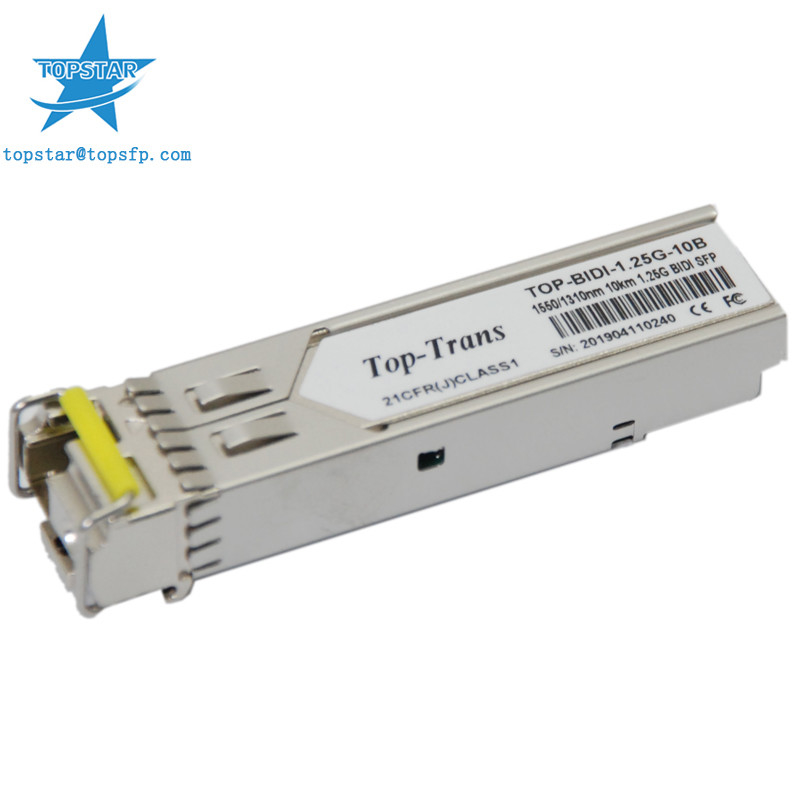

1.25G ऑप्टिकल ट्रांसीवर 10Km 1550/1310nm मल्टी मोड फाइबर SFP मॉड्यूल
ऑप्टिकलमापांक 10 किमी 1550/1310 एनएम विशेषताएं:
1.25Gb/s तक डेटा लिंक
TOP-BIDI-1.25G-10AD/BD . के लिए FP लेजर ट्रांसमीटर
TOP-BIDI-1.25G-10AD/BD . के लिए DFB लेजर ट्रांसमीटर
पिन फोटो डिटेक्टर
9/125μm SMF . पर 10km तक
हॉट-प्लग करने योग्य SFP पदचिह्न
BIDI LC/UPC प्रकार प्लग करने योग्य ऑप्टिकल इंटरफ़ेस
कम बिजली अपव्यय
कम ईएमआई के लिए मेटल एनक्लोजर
RoHS अनुपालन और सीसा रहित
सिंगल +3.3V बिजली की आपूर्ति
डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस का समर्थन करें
एसएफएफ-8472 के साथ अनुपालन
केस ऑपरेटिंग तापमान वाणिज्यिक: 0°C से +70°C विस्तारित: -10°C से +80°C औद्योगिक: -40°C से +85°C
अनुप्रयोग
इंटरफ़ेस स्विच करने के लिए स्विच करें
तेज़ ईथरनेट
स्विच्ड बैक प्लेन एप्लीकेशन
राउटर / सर्वर इंटरफेस
अन्य ऑप्टिकल लिंक
मानक
एसएफपी+ एमएसए आज्ञाकारी
SFF-8472 प्रत्यावर्तन 9.5 आज्ञाकारी
IEEE802.3-2005 आज्ञाकारी
टेल्कोर्डिया जीआर-468-कोर अनुपालन
एफसीसी 47 सीएफआर भाग 15, कक्षा बी अनुपालन
ऑप्टिकल मॉड्यूल 10किमी बीड़ीविनिर्देश
| फाइबर प्रकार | एसएमएफ |
|
औद्योगिक तापमान |
-40°C से +85°C |
|
बिजली की आपूर्ति |
3.3 |
|
दूरी |
10 किमी |
|
बनाने का कारक |
एसएफपी |
|
वेवलेंथ |
1310/1550 एनएम |
|
प्रमाणपत्र |
सीई |
|
ऑप्टिकल विलुप्त होने का अनुपात |
9dB |
|
विस्तारित तापमान |
-10°C से +80°C |
SFP 1.25G 10KM 1310 और 1550 ऑप्टिकल ट्रांसीवर एकल मोड के साथ डेटा संचार के लिए ऑप्टिकल इंटरफेस के लिए डिज़ाइन किए गए हैं
फाइबर (एसएमएफ)। ट्रांसीवर डिजाइन ग्राहकों को सर्वोत्तम आपूर्ति करने के लिए उच्च प्रदर्शन और लागत प्रभावी के लिए अनुकूलित हैं
दूरसंचार अनुप्रयोगों के लिए समाधान।
SFP 1.25G 10KM 1310 और 1550 ट्रांसीवर 2-वायर सीरियल संचार प्रोटोकॉल का समर्थन करते हैं जैसा कि SFP MSA में परिभाषित किया गया है।यह है
समान विद्युत विशिष्टताओं के साथ GBIC मानक में परिभाषित E2PROM से बहुत निकट से संबंधित है।
मानक एसएफपी सीरियल आईडी पहचान की जानकारी तक पहुंच प्रदान करता है जो ट्रांसीवर की क्षमताओं का वर्णन करता है, मानक
इंटरफेस, निर्माता, और अन्य जानकारी।
इसके अतिरिक्त, SFP 1.25G 10KM 1310 और 1550 ट्रांसीवर एक अद्वितीय उन्नत डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस प्रदान करते हैं,
जो ट्रांसीवर तापमान, लेजर बायस करंट, ट्रांसमिटेड जैसे डिवाइस ऑपरेटिंग पैरामीटर्स तक रीयल-टाइम एक्सेस की अनुमति देता है
ऑप्टिकल पावर, ऑप्टिकल पावर और ट्रांसीवर आपूर्ति वोल्टेज प्राप्त किया।यह अलार्म की एक परिष्कृत प्रणाली को भी परिभाषित करता है और
चेतावनी झंडे, जो अंतिम उपयोगकर्ताओं को सचेत करते हैं जब विशेष ऑपरेटिंग पैरामीटर फ़ैक्टरी सेट सामान्य सीमा से बाहर होते हैं।
SFP MSA E2PROM में 256-बाइट मेमोरी मैप को परिभाषित करता है जो 8-बिट पते पर 2-वायर सीरियल इंटरफ़ेस पर पहुँचा जा सकता है
1010000X (ए0एच)।डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस 8 बिट एड्रेस 1010001X (A2h) का उपयोग करता है, इसलिए मूल रूप से
परिभाषित सीरियल आईडी मेमोरी मैप अपरिवर्तित रहता है।इंटरफ़ेस समान है, और इस प्रकार दोनों के साथ पूरी तरह से पिछड़ा संगत है
GBIC विशिष्टता और SFP बहु स्रोत समझौता।
डिजिटल डायग्नोस्टिक्स ट्रांसीवर कंट्रोलर (डीडीटीसी) द्वारा ऑपरेटिंग और डायग्नोस्टिक्स की जानकारी की निगरानी और रिपोर्ट की जाती है।
ट्रांसीवर के अंदर, जिसे 2-वायर सीरियल इंटरफ़ेस के माध्यम से एक्सेस किया जाता है।जब सीरियल प्रोटोकॉल सक्रिय होता है, तो सीरियल क्लॉक
सिग्नल (एससीएल, मॉड डीईएफ़ 1) मेजबान द्वारा उत्पन्न होता है।सकारात्मक बढ़त एसएफपी ट्रांसीवर में डेटा को उन सेगमेंट में देखती है
E2PROM जो राइट-प्रोटेक्टेड नहीं हैं।नकारात्मक बढ़त SFP ट्रांसीवर से डेटा देखती है।सीरियल डेटा सिग्नल
(एसडीए, मॉड डीईएफ़ 2) सीरियल डेटा ट्रांसफर के लिए द्वि-दिशात्मक है।शुरुआत और अंत को चिह्नित करने के लिए मेजबान एससीएल के साथ एसडीए का उपयोग करता है
सीरियल प्रोटोकॉल सक्रियण।यादों को 8-बिट डेटा शब्दों की एक श्रृंखला के रूप में व्यवस्थित किया जाता है जिन्हें व्यक्तिगत रूप से संबोधित किया जा सकता है या
क्रमिक रूप से।
TOP-BIDI-1.25G-10AD/BD के लिए डिजिटल डायग्नोस्टिक्स डिफ़ॉल्ट रूप से आंतरिक रूप से कैलिब्रेट किए जाते हैं।
