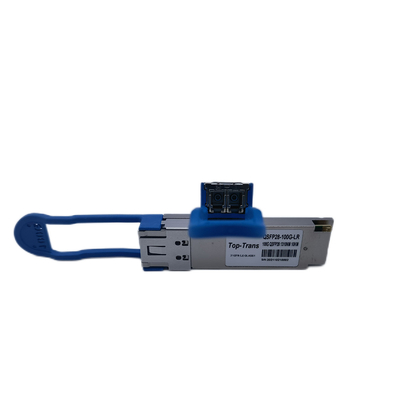

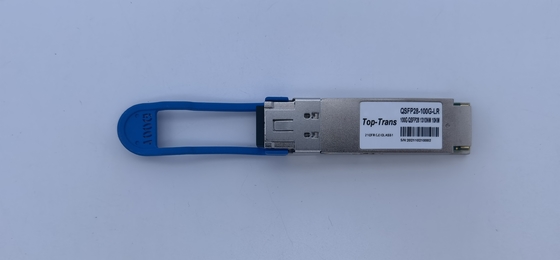

अन्न या घास की बालक्यूएसएफपी-100जी-डीआरQSFP28 100G PAM4 सिंगल लैम्ब्डा ऑप्टिक्स 500M SMF LC डुप्लेक्स

पिछले 20 वर्षों में, डेटा सेंटर का आकार 5K सर्वर के ऑन-प्रिमाइसेस डेटा सेंटर से बढ़कर 100K+ सर्वर के क्लाउड क्लस्टर तक हो गया है।.नेटवर्क वर्चुअलाइजेशन के माध्यम से, अधिक उद्यम बेहतर सिस्टम स्केलेबिलिटी, कम लागत वाले निवेश और सरल रखरखाव के लिए क्लाउड क्लस्टर के सर्वर पर क्लाउड नेटिव एप्लिकेशन रख सकते हैं।कंप्यूटिंग और स्टोरेज दक्षता को अनुकूलित करने के लिए, क्लाउड नेटिव एप्लिकेशन प्रोग्राम को कई माइक्रोसर्विसेज में विभाजित करेंगे और डेटा सेंटर में विभिन्न कंटेनरों में माइक्रोसर्विस वितरित करेंगे।वितरित सेवाएं कंटेनरों के बीच अधिक डेटा संचलन की आवश्यकता को प्रेरित करती हैं और विस्फोटक पूर्व-पश्चिम यातायात उत्पन्न करती हैं।क्लाउड वितरण की सुविधा के लिए, डेटा सेंटर नेटवर्क स्पाइन-लीफ नेटवर्क में 3 स्तरों के नेटवर्क को सरल बनाता है और कोने में 10G से 25G/100G यहां तक ​​कि 400GBASE में बैंडविड्थ विकसित करता है।

अगली पीढ़ी के 400GBASE नेटवर्क द्वारा मजबूत नेटवर्क आवश्यकता को पूरा किया जाता है

• बिग डेटा विश्लेषण और एआई मशीन लर्निंग

• उच्च प्रदर्शन और अधिक I/O CPU/GPU के बहु-प्लेटफ़ॉर्म सर्वर

• उच्च घनत्व एचपीसी के लिए डीपीयू और स्मार्ट एनआईसी द्वारा नेटवर्क त्वरण

• NVMe स्टोरेज मीडिया पर आधारित नवीनतम नया स्टोरेज नेटवर्क आर्किटेक्चर

• महत्वपूर्ण बिजली की खपत और सरलीकृत वास्तुकला

मैं

100GBASE से 400GBASE में प्रवास करने के लिए, अगली पीढ़ी का डेटा सेंटर ToR/लीफ इंटरकनेक्ट के लिए QSFP28 100G PAM4 सिंगल लैम्ब्डा ऑप्टिक्स का व्यापक रूप से उपयोग करेगा।विरासत QSFP28 100G CWDM4, LR4 ऑप्टिक्स, QSFP28 100G PAM4 सिंगल लैम्ब्डा ऑप्टिक्स की तुलना में अब 100G ऑप्टिकल पथ में mux/demux 4 * 25G NRZ तरंग की आवश्यकता नहीं है, QSFP28 100G ऑप्टिक्स की संरचना डिजाइन को सरल बनाएं और उच्च लागत वाले ऑप्टिकल घटकों को कम करें।QSFP28 100G सिंगल लैम्ब्डा ऑप्टिक्स लीगेसी 4 * 25G NRZ इलेट्रिकल सिग्नल का उपयोग करता है लेकिन 4 * 25G NRZ को 1 * 100G PAM4 ऑप्टिकल सिग्नल में बदलने के लिए एक DSP चिप जोड़ता है और आसानी से सिंगल लैम्ब्डा वेव में बिना वेवलेंथ कंट्रोल के आसानी से जोड़ा जा सकता है।

QSFP28 100G PAM4 ऑप्टिक्स 1310nm के एक तरंग दैर्ध्य का उपयोग करता है और ब्रेकआउट समाधान के माध्यम से 400GBASE चार समानांतर 1310nm चैनल ऑप्टिक्स के साथ इंटरऑपरेशन को सक्षम बनाता है।

Arista संगत QSFP28 100G DR1 ट्रांसीवर को किसी भी Arista 100G QSFP पोर्ट में प्लग किया जा सकता है।विद्युत कनेक्टर इंटरफ़ेस 4 * 25G NRZ है, जो सभी मौजूदा विरासत QSFP28 100G मॉड्यूल के समान है।लेकिन, एक फाइबर में 100G CWDM4, mux/demux 4 * 25G NRZ ऑप्टिकल सिग्नल की तरह नहीं, QSFP28 100G DR1 ट्रांसीवर्स 4 * 25G NRZ विद्युत संकेतों को 1 * 100G PAM4 ऑप्टिकल सिग्नल और युगल में परिवर्तित करने के लिए गियरबॉक्स चिप का उपयोग करता है। संचरण के लिए एकल तरंग दैर्ध्य लेजर (या "लैम्ब्डा")।विभिन्न ऑप्टिकल मॉड्यूलेशन के कारण, QSFP28 100G DR1 मॉड्यूल लीगेसी 100G CWDM4 लाइट मॉड्यूल के साथ इंटरऑपरेट नहीं करेंगे।

टॉप-ट्रांस QSFP28 100G PAM4 DR1 ऑप्टिक्स 1310nm सेंटर वेवलेंथ पर 50GBaud के सिंगल लैम्ब्डा सिग्नल का उपयोग करता है और G.652 सिंगल मोड फाइबर के माध्यम से 500m तक की लिंक लंबाई का समर्थन करता है।टॉप-ट्रांस QSFP28 100G PAM4 DR1 ऑप्टिक्स PAM4 ऑप्टिकल मॉड्यूलेशन और FEC का उपयोग करता है और MSA QSFP28 100GBASE-DR के साथ पूरी तरह से अनुपालन करता है।

प्रमुख विशेषताऐं

• QSFP28 एमएसए आज्ञाकारी

• समर्थन 53.125Gbps बॉड दर

• 100G लैम्ब्डा 100GBASE-DR

• FEC के साथ सिंगल मोड फाइबर (SMF) पर 500m तक ट्रांसमिशन

• ऑपरेटिंग केस तापमान:0 - 70 ℃

• PAM4 मॉडुलन, 4x25G PAM4 विद्युत संकेत 1x100G PAM4 लेजर के लिए

• एकल +3.3V बिजली की आपूर्ति, अधिकतम बिजली की खपत 4.5W

• ऑपरेटिंग केस तापमान: 0 ~ 70C

• RoHS कॉम्प्लाइंट

• MTP/MPO ब्रेकआउट केबल के माध्यम से 400GBASE-DR4 PAM4 ऑप्टिक्स के साथ इंटरकनेक्ट करें

मैं

आवेदन पत्र

• 100GBASE-DR ईथरनेटमैं

• 400GBASE-DR4 से 4 समानांतर 100GBASE-DR

मैं

मैंसंगत मंच

अरिस्टा 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

मापदंडों

सामान्य प्रश्न

• हमें 400G से 4x100G में पोर्ट स्प्लिट की आवश्यकता है आप क्या प्रदान कर सकते हैं?

मैं

400G से 4 * 100G के लिए, हम DR-500M, FR-2KM के लिए ब्रेकआउट फाइबर लिंक लंबाई प्रदान करते हैं

QSFPDD-400G-DR4 4 * QSFP28-100G-DR1 . के साथ

QSFPDD-400G-FR4 4 * QSFP28-100G-FR1 . के साथ

8 कोर एमटीपी / एमपीओ के माध्यम से 2 कोर एलसी डुप्लेक्स ब्रेकआउट केबल में से 4 तक

• क्या मैं Dell Z9000-ON में आपके QSFP28 मॉड्यूल का उपयोग कर सकता हूँ?

मैं
हाँ, हम डेल संगतता प्रदान कर सकते हैं, डेल S6000-ON, Z9000-ON आदि प्लेटफॉर्म के साथ पूरी तरह से इंटरऑपरेट कर सकते हैं

मैं

• क्या आपका ऑप्टिक्स QSFP28 CWDM4 lite के साथ इंटरऑपर कर सकता है?

मैं

नहीं, उनका ऑप्टिकल मॉड्यूलेशन अलग है, जब CWDM4 लाइट 4 * 25G NRZ का उपयोग करता है, लेकिन यह DR1 1 * 100G PAM4 का उपयोग करता है

• क्या होगा अगर मुझे लगता है कि आपके ऑप्टिक्स हमारे फाइबर लिंक से संतुष्ट नहीं हैं, महत्वपूर्ण सिग्नल हानि होती है?

मैं

त्रुटि डिटेक्टर और आंख आरेख द्वारा पैरामीटर और प्रदर्शन परीक्षण पर सख्त क्यूसी नियंत्रण के माध्यम से नए नए घटकों का उपयोग करके हमारे प्रकाशिकी का उत्पादन किया जाता है।योग्यता अनुपात 99.9% से अधिक है

यदि वारंटी के भीतर कोई गुणवत्ता दोष होता है, तो हम तुरंत प्रतिस्थापन/मरम्मत सेवा की व्यवस्था करेंगे
