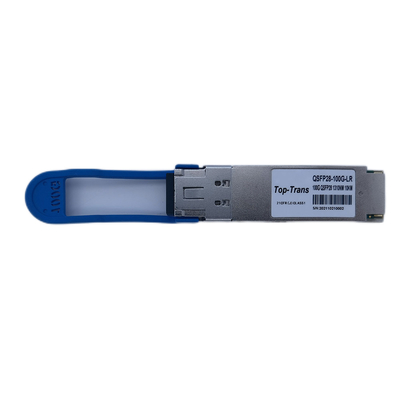

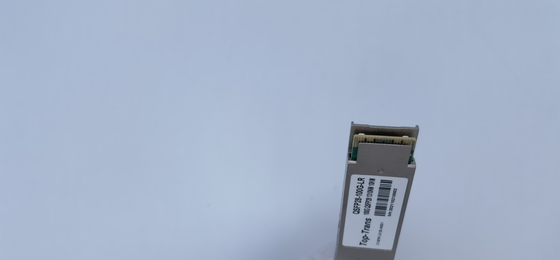

अरिस्टा QSFP28 100G PAM4 सिंगल लैम्ब्डा ऑप्टिक्स 10KM SMF LC डुप्लेक्स QSFP-100G-LR1

100G सिंगल लैम्ब्डा QSFP28 100G ऑप्टिक्स के लिए MSA समूह द्वारा विकसित नई तकनीक है, जिसे मौजूदा 100G SR4, LR4, CWDM4 और PSM4 का उपयोग करने वाले ऑपरेटरों के लिए उच्च लागत संचालन को कम करने के लिए डिज़ाइन किया गया है। 100G सिंगल लैम्ब्डा गियरबॉक्स डीएसपी चिप के साथ 4*25G NRZ इलेक्ट्रिकल सिग्नल को 1*100G PAM4 सिंगल लैम्ब्डा लेजर में जोड़ने के लिए PAM4 ऑप्टिकल मॉड्यूलेशन का उपयोग करता है। सिंगल लैम्ब्डा PAM4 मॉड्यूलेशन मक्स/डेमक्स की जटिलता को बहुत सरल बनाता है और चार 25G सिग्नल को 100G लिंक में एकीकृत करता है और महंगे ऑप्टिकल घटकों को कम करता है।

100G लैम्ब्डा ऑप्टिक्स 1310nm की सिंगल वेवलेंथ और PAM4 50GBaud मॉड्यूलेशन का उपयोग करता है, इसलिए यह समान QSFP-DD 400G ऑप्टिक्स के साथ संगतता सक्षम करता है। जैसे, QSFP-DD PLR4 ऑप्टिक्स 1310NM 100G PAM4 50GBaud ऑप्टिकल सिग्नल के 4 समानांतर लिंक का उपयोग करता है, ब्रेकआउट केबल के साथ चार 100G-LR सिंगल लैम्ब्डा QSFP28 100G ऑप्टिक्स से लिंक कर सकता है और 100G से 400G तक सुचारू संक्रमण प्रदान कर सकता है।

अरिस्टा संगत QSFP28 100G LR1 ट्रांसीवर किसी भी अरिस्टा 100G QSFP पोर्ट में प्लग किए जा सकते हैं। इलेक्ट्रिकल कनेक्टर इंटरफ़ेस 4 * 25G NRZ है, जो सभी मौजूदा लेगेसी QSFP28 100G मॉड्यूल के समान है। लेकिन, 100G LR4 मक्स/डेमक्स 4 * 25G NRZ ऑप्टिकल सिग्नल को एक फाइबर में बदलने के बजाय, QSFP28 100G LR1 ट्रांसीवर 4 * 25G NRZ इलेक्ट्रिकल सिग्नल को 1 * 100G PAM4 ऑप्टिकल सिग्नल में बदलने के लिए एक गियरबॉक्स चिप का उपयोग करता है और ट्रांसमिशन के लिए सिंगल वेवलेंथ लेजर (या "लैम्ब्डा") में जोड़ता है। विभिन्न ऑप्टिकल मॉड्यूलेशन के कारण, QSFP28 100G LR1 मॉड्यूल लेगेसी 100G LR4 मॉड्यूल के साथ इंटरऑपरेट नहीं करेंगे।

टॉप-ट्रांस QSFP28 100G PAM4 LR1 ऑप्टिक्स 1310nm सेंटर वेवलेंथ पर 50GBaud का सिंगल लैम्ब्डा सिग्नल उपयोग करता है और G.652 सिंगल मोड फाइबर के माध्यम से 10 किमी तक की लिंक लंबाई का समर्थन करता है। टॉप-ट्रांस QSFP28 100G PAM4 LR1 ऑप्टिक्स PAM4 ऑप्टिकल मॉड्यूलेशन और FEC का उपयोग करता है और MSA QSFP28 100GBASE-LR सिंगल लैम्ब्डा के साथ पूरी तरह से अनुपालन है। QSFP28 100G PAM4 LR1 ऑप्टिक्स 10 किमी के भीतर आस-पास के बुनियादी ढांचे को जोड़ने के लिए फाइबर लिंक का विस्तार कर सकता है और कैंपस और डेटा सेंटर नेटवर्क के लिए स्पाइन से कोर या स्पाइन/स्पाइन या डीसीआई आदि के इंटरकनेक्ट के लिए आदर्श है।

QSFP28 की मुख्य विशेषताएं

• QSFP28 MSA अनुपालन

• 53.125Gbps बॉड रेट का समर्थन करें

• 100G लैम्ब्डा 100GBASE-LR

• FEC के साथ सिंगल मोड फाइबर (SMF) पर 10 किमी तक ट्रांसमिशन

• ऑपरेटिंग केस तापमान:0 - 70 ℃

• PAM4 मॉड्यूलेशन, 4x25G PAM4 इलेक्ट्रिकल सिग्नल से 1x100G PAM4 लेजर

• सिंगल +3.3V पावर सप्लाई, अधिकतम पावर खपत 4.5W

• ऑपरेटिंग केस तापमान: 0~70C

• RoHS अनुपालन

• MTP/MPO ब्रेकआउट केबल के माध्यम से 400GBASE-PLR4 PAM4 ऑप्टिक्स के साथ इंटरकनेक्ट

​

एप्लीकेशनQSFP28 का

• 100GBASE-LR ईथरनेट​

• 400GBASE-PLR4 से 4 समानांतर 100GBASE-LR

​

​संगत प्लेटफॉर्मQSFP28 का

अरिस्टा 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3

पैरामीटर्सQSFP28 का

अक्सर पूछे जाने वाले प्रश्नQSFP28 का

• हमें 400G से 4x100G तक पोर्ट स्प्लिट की आवश्यकता है आप क्या प्रदान कर सकते हैं?

​

400G से 4 * 100G के लिए, हम DR-500M, FR-2KM, LR-10KM के लिए ब्रेकआउट फाइबर लिंक लंबाई प्रदान करते हैं

QSFPDD-400G-PLR4 4 * QSFP28-100G-LR1 के साथ

QSFPDD-400G-FR4 4 * QSFP28-100G-FR1 के साथ

QSFPDD-400-DR4 4 * QSFP28-100G-DR1 के साथ

8 कोर MTP/MPO के माध्यम से 4 2 कोर LC डुप्लेक्स ब्रेकआउट केबल तक

• क्या मैं ब्रांड CE16800 स्विच में आपके QSFP28 मॉड्यूल का उपयोग कर सकता हूँ?

​
हाँ, ब्रांड संगतता हमारे पिछले ग्राहकों की सबसे लोकप्रिय मांग है।
हमारे ऑप्टिक्स ब्रांड क्लाउड इंजन स्विच पर काम करने की गारंटी देंगे।

​​

• क्या आपके ऑप्टिक्स QSFP28 LR4 के साथ इंटरऑपरेट करते हैं?

​

नहीं, उनका ऑप्टिकल मॉड्यूलेशन अलग है, जबकि LR4 4 * 25G NRZ का उपयोग करता है लेकिन यह LR1 1 * 100G PAM4 का उपयोग करता है

• क्या होगा यदि मुझे लगता है कि आपके ऑप्टिक्स हमारे फाइबर लिंक से संतुष्ट नहीं हैं, जिससे महत्वपूर्ण सिग्नल लॉस होता है?

​

हमारे ऑप्टिक्स को ताज़े नए घटकों का उपयोग करके उत्पादित किया जाता है, जिसमें पैरामीटर और प्रदर्शन परीक्षण, एरर डिटेक्टर और आई डायग्राम पर सख्त QC नियंत्रण होता है। योग्यता अनुपात 99.9% से अधिक है

यदि वारंटी के भीतर कोई गुणवत्ता दोष होता है, तो हम तुरंत प्रतिस्थापन/मरम्मत सेवा की व्यवस्था करेंगे
