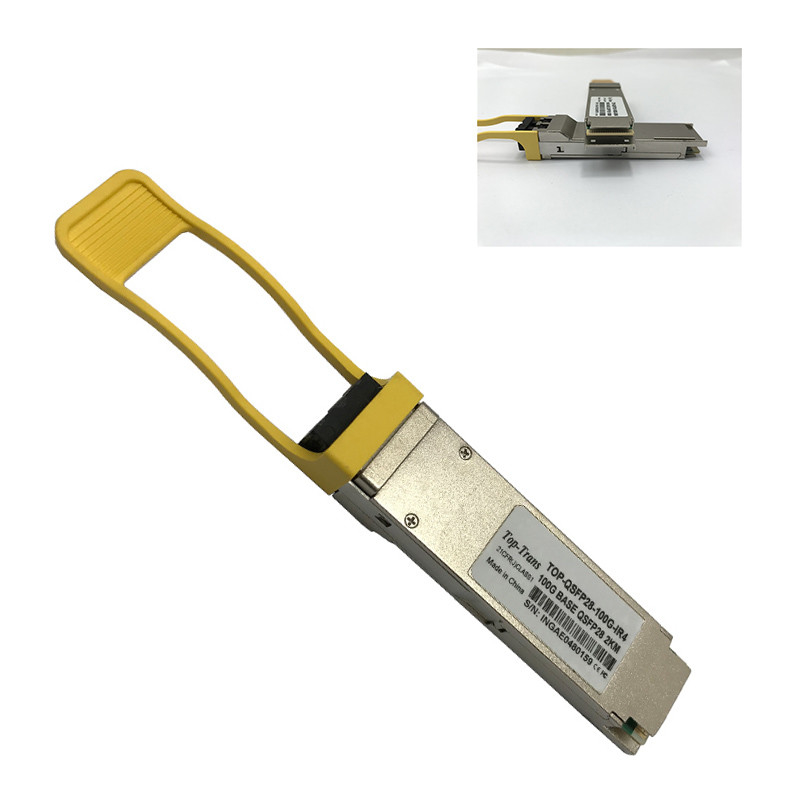

अरिस्टा XVR-10163-20 QSFP-100G-CWDM4 संगत 2KM SMF 100G QSFP28 मॉड्यूल

डाटा सेंटर में 100जी नेटवर्क इंटरकनेक्ट बाजार के आकार में तेजी से विस्तार कर रहा है।सामान्य प्रकार के 100G QSFP28 मॉड्यूल में QSFP28 SR4, QSFP28 LR4, QSFP28 PSM4, QSFP28 CWDM4 (FR4/IR4) और QSFP28 PLR4 शामिल हैं।QSFP28 SR4 केवल MTP/MPO MMF पर 100 मीटर तक का फाइबर लिंक प्रदान करता है, केवल सर्वर-टीओआर और LEAF के बीच इन रैक या पूरे रैक एप्लिकेशन के लिए उपयुक्त है।भवन के लिए, पूरे भवन या परिसर में, 100 मीटर से अधिक, अन्य चार एकल मोड ट्रांसीवर की आवश्यकता होनी चाहिए।उनके भीतर, QSFP28 LR4 और QSFP28 PLR4 हाइपर स्केल डेटा सेंटर लॉन्ग डिस्टेंस इंटरकनेक्ट (SPINE-CORE, CORE-METRO, CORE-EDGE) के लिए 10 किमी तक ट्रांसमिशन प्रदान करता है, जब QSFP28 CWDM4 और QSFP28 PSM4 कम लागत समाधान के रूप में 2 किमी तक ट्रांसमिशन प्रदान करते हैं। (LEAF-SPINE, SPINE-CORE) के लिए छोटे से मध्यम डेटा सेंटर इंटरमीडिएट दूरी (500 मीटर से 2 किमी) ट्रांसमिशन परिदृश्यों के लिए।

अधिकांश डेटा सेंटर इंट्रा-इंटरकनेक्ट (LEAF-SPINE-CORE) के लिए, 500m से 2km इंटरमीडिएट कनेक्शन की सबसे अधिक लोकप्रियता है, जिससे QSFP28 CWDM4 ट्रांसीवर पर भारी मांग पैदा होती है।एंटरप्राइज QSFP28 PSM4 के बजाय QSFP28 CWDM4 का समर्थन करता है क्योंकि CWDM4 mux/demux 8 ऑप्टिकल लेन को द्विदिश चैनल में बनाता है और PSM4 के बजाय 2 कोर LC केबल सिस्टम का उपयोग करता है, 8 समानांतर ऑप्टिकल लेन और 8 कोर MTP/MPO केबल सिस्टम का उपयोग करता है, जिससे बड़ी लागत बचत होती है। फाइबर केबल जब CWDM4 घटकों को 500m से अधिक संचरण के लिए PSM4 समाधान पर लागत लाभ होता है।

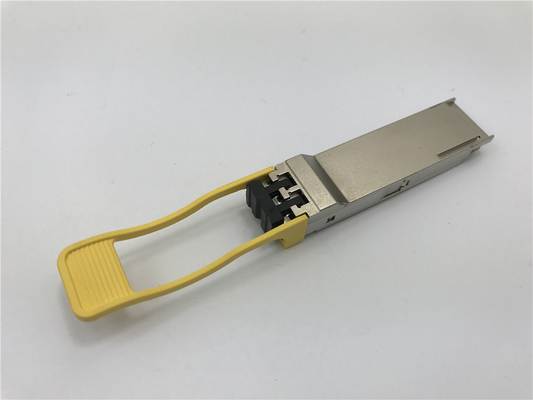

टॉप-ट्रांस QSFP28 100G मॉड्यूल 100GBASE और इनफिनिबैंड आर्किटेक्चर के लिए डिज़ाइन किया गया है।यह QSFP28 CWDM4 मॉड्यूल OS2 SMF में 2KM तक के फाइबर लिंक के माध्यम से 100Gigabit कनेक्शन बनाने के लिए CWDM DFB ट्रांसमीटर और पिन रिसीवर का उपयोग करता है।इस QSFP28 मॉड्यूल में LC डुप्लेक्स कनेक्टर है जो CWDM MUX/DEMUX यूनिट द्वारा सीधे कनेक्ट या MSA SFP28 CWDM (1271, 1291, 1311, 1331nm) मॉड्यूल द्वारा अन्य MSA अनुरूप QSFP28 मॉड्यूल के साथ इंटरऑपरेट कर सकता है।यह QSFP28 मॉड्यूल पूरी तरह से MSA के अनुरूप है और ऑपरेशन की स्थिति की निगरानी के लिए ऑनलाइन DOM/DDM की सुविधा देता है।इस QSFP28 मॉड्यूल को Arista Network QSFP28 पोर्ट के साथ इंटरऑपरेट करने के लिए संगतता के साथ प्रोग्राम किया जा सकता है।

• QSFP28 एमएसए अनुपालन

• 4 CWDM लेन MUX/DEMUX डिज़ाइन

• 103.1Gb/s समग्र बिट दर का समर्थन करता है

• 100G CWDM4 MSA तकनीकी युक्ति Rev1.1

• FEC . के साथ सिंगल मोड फाइबर (SMF) पर 2km ट्रांसमिशन तक

• ऑपरेटिंग केस तापमान: 0 से 70oC

• 4x25G विद्युत इंटरफ़ेस (OIF CEI-28G-VSR)

• अधिकतम बिजली की खपत 3.5W

• एलसी डुप्लेक्स कनेक्टर

• RoHS कॉम्प्लाइंट

मैंसंगत मंच

अरिस्टा 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

मापदंडों

सामान्य प्रश्न

• क्या मैं आपके QSFP28 मॉड्यूल का उपयोग Arista मूल QSFP-100G-CWDM4 प्रकाशिकी के साथ कर सकता हूँ?

हां, यह अरिस्टा ऑप्टिक्स के साथ इंटरऑपरेट कर सकता है

• आपकी ऑप्टिक वारंटी शर्तें क्या हैं?

मैं

गैर-मानव निर्मित हार्डवेयर दोषों के लिए 1 साल की मुफ्त प्रतिस्थापन, 3 साल की मुफ्त मरम्मत

• क्या होगा अगर मुझे लगता है कि आपके ऑप्टिक्स हमारे फाइबर लिंक से संतुष्ट नहीं हैं, महत्वपूर्ण सिग्नल हानि होती है?

हमारे ऑप्टिक्स को नए नए घटकों का उपयोग करके पैरामीटर पर सख्त क्यूसी नियंत्रण और त्रुटि डिटेक्टर और आंख आरेख के माध्यम से प्रदर्शन परीक्षण के माध्यम से उत्पादित किया जाता है।योग्यता अनुपात 99.9% से अधिक है.यदि वारंटी के भीतर कोई गुणवत्ता दोष होता है, तो हम तुरंत प्रतिस्थापन/मरम्मत सेवा की व्यवस्था करेंगे
