उत्पाद विवरण:
|
| केंद्र तरंग दैर्ध्य: | 1271, 1291, 1311 और 1331 एनएम | तापमान: | 0°C~+70°C |
|---|---|---|---|
| संचरण दूरी: | 2 किमी | वज़न: | 0.06KG प्रति पीस |
| मसविदा बनाना: | QSFP28 एमएसए SFF-8665 अनुपालन | गारंटी: | 1 साल |
| रंग खींचो: | हरा | ||
| प्रमुखता देना: | इनोलाइट TR-FC13T-NAM,CWDM4 IR4 100G QSFP28 मॉड्यूल,1310m 2km 100G QSFP28 मॉड्यूल |
||
इनोलाइट TR-FC13T-NAM 100Gb QSFP28 मॉड्यूल CWDM4 IR4 1310m 2km ऑप्टिकल ट्रांसीवर
इनोलाइट केTR-FC13T-NAM QSFP28 100G ऑप्टिकल ट्रांसीवर का अवलोकन
4 CWDM चैनलों के केंद्रीय तरंग दैर्ध्य के साथ यह 100G QSFP28 ट्रांसीवर ITU-T G.694.2 में परिभाषित CWDM तरंग दैर्ध्य ग्रिड के सदस्यों के रूप में 1271, 1291, 1311 और 1331 एनएम हैं।इसमें ऑप्टिकल इंटरफेस के लिए डुप्लेक्स एलसी कनेक्टर और इलेक्ट्रिकल इंटरफेस के लिए 38-पिन कनेक्टर शामिल है।लंबी दौड़ प्रणाली में ऑप्टिकल फैलाव को कम करने के लिए, इस मॉड्यूल में सिंगल-मोड फाइबर (एसएमएफ) लागू किया जाना है।होस्ट FEC को 2 किमी तक फाइबर ट्रांसमिशन का समर्थन करने की आवश्यकता है।
यह उत्पाद 4-चैनल 100Gb/s विद्युत इनपुट डेटा को संचालित 4-तरंगदैर्घ्य वितरित फीडबैक लेजर (DFB) सरणी द्वारा CWDM ऑप्टिकल सिग्नल (प्रकाश) में परिवर्तित करता है।प्रकाश को MUX भागों द्वारा 100Gb/s डेटा के रूप में जोड़ा जाता है, जो SMF से ट्रांसमीटर मॉड्यूल से बाहर फैलता है।रिसीवर मॉड्यूल 100 जीबी/एस सीडब्ल्यूडीएम ऑप्टिकल सिग्नल इनपुट स्वीकार करता है, और इसे अलग-अलग तरंगदैर्ध्य वाले 4 अलग-अलग 25 जीबी/एस चैनलों में डी-मल्टीप्लेक्स करता है।प्रत्येक तरंग दैर्ध्य प्रकाश को असतत फोटो डायोड द्वारा एकत्र किया जाता है, और फिर एक टीआईए और एक पोस्ट एम्पलीफायर द्वारा प्रवर्धित करने के बाद विद्युत डेटा के रूप में आउटपुट किया जाता है।चित्रा 1 इस उत्पाद के कार्यात्मक ब्लॉक आरेख को दर्शाता है।
विशेषताएँ
• क्यूएसएफपी28 एमएसए अनुपालन
• 4 CWDM लेन MUX/DEMUX डिज़ाइन
• 103.1Gb/s समग्र बिट दर का समर्थन करता है
• 100G CWDM4 MSA तकनीकी विनिर्देश Rev1.1
• FEC के साथ सिंगल मोड फाइबर (SMF) पर 2 किमी तक ट्रांसमिशन
• ऑपरेटिंग केस तापमान: 0 से 70oC
• 4x25G इलेक्ट्रिकल इंटरफ़ेस (OIF CEI-28G-VSR)
• अधिकतम बिजली की खपत 3.5W
• एलसी डुप्लेक्स कनेक्टर
• RoHS कॉम्प्लाइंट
अनुप्रयोग
• डाटा सेंटर इंटरकनेक्ट
• 100G ईथरनेट
• Infiniband QDR और DDR आपस में जुड़ते हैं
• उद्यम नेटवर्किंग
Intel QSFP28 100G ऑप्टिकल ट्रांसीवर के लिए पैरामीटर्स:
| फाइबर प्रकार | OS2 सिंगल-मोड फाइबर |
| योजक | नियंत्रण रेखाडुप्लेक्स कनेक्टर |
| प्रेषण और तरंगदैर्ध्य प्राप्त करें (एनएम) | 1271, 1291, 1311 और 1331एनएम |
| टैब रंग खींचो | हरा |
| टीएक्स पावर | -6.5 से 2.5dBm |
| आरएक्स संवेदनशीलता | -10dBm |
| बिजली की खपत | 3.5 डब्ल्यू |
| आयाम | (एच एक्स डब्ल्यू एक्स डी) 13.5 x 18.4 x 72.4 मिमी |

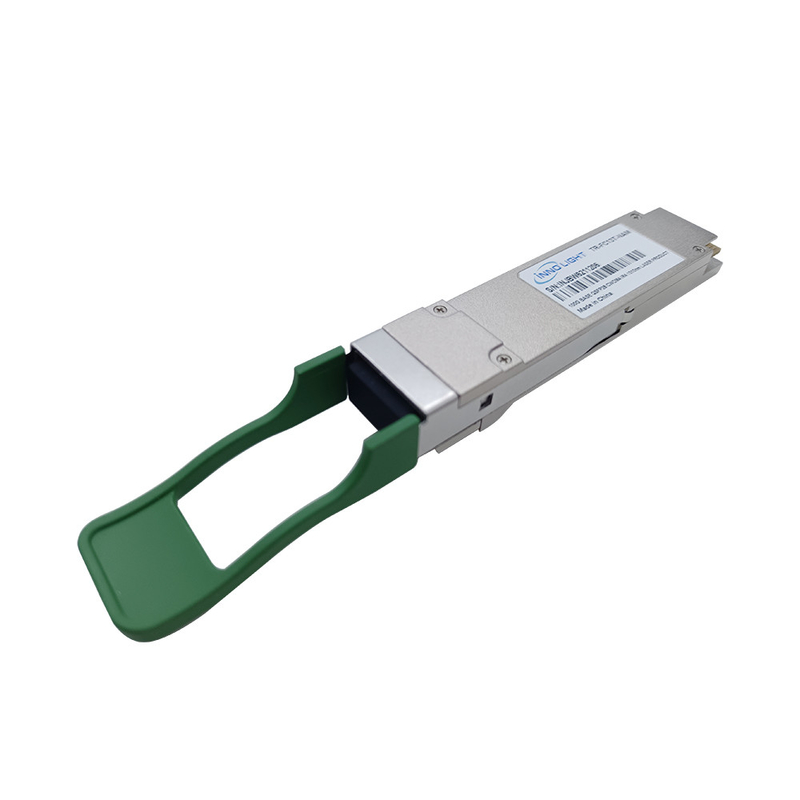

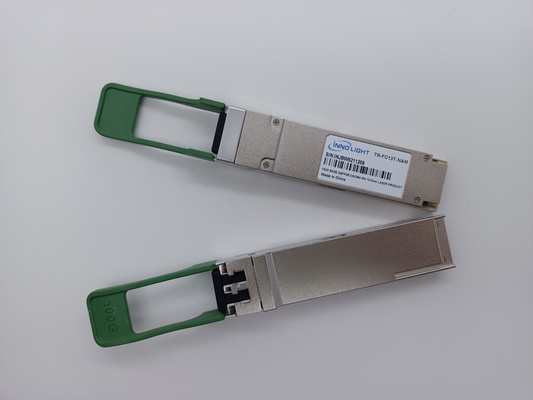

फोटो के लिएइनोलाइट का QSFP28 100G TR-FC13T-NAMट्रान्सीवर
सामान्य प्रश्न
Q1।क्या आपका ट्रांसीवर मॉड्यूल किसी भी ब्रांड के साथ संगत है?
ए 1: हां, सभी ब्रांड टॉपस्टार के एसएफपी निम्नलिखित के रूप में संगत हैं: नॉर्टेल, जुनिपर, अल्काटेल-ल्यूसेंट, फाउंड्री,
चरम, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, Allied, SMC, Brocade, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLADE, BITWAY, Telco, D-Link, Feixun... आदि
Q2।गुणवत्ता नियंत्रण के संबंध में आपकी कंपनी कैसे करती है?
A2: हमारे परीक्षण केंद्र में हर एक ऑप्टिक का व्यक्तिगत रूप से परीक्षण किया गया, और विभिन्न ब्रांडों के नेटवर्क उपकरणों पर अनुकूलता के लिए भी परीक्षण किया गया
Q3।व्यापार शर्तें क्या हैं?
ए 3: लीड टाइम: स्टॉक में सबसे लोकप्रिय प्रकाशिकी, जहाज के लिए तैयार।कुछ उच्च-मूल्य और विशेषज्ञ प्रकाशिकी के पास कम समय होता है।
भुगतान अवधि: वेस्टर्न यूनियन, टी / टी, एलीएक्सप्रेस एस्कॉ, मनी ग्राम, नकद भुगतान
वारंटी: 3 साल
Q4।ऑप्टिकल मॉड्यूल की ऑपरेटिंग तापमान रेंज क्या है?
ए 4: वाणिज्यिक तापमान सीमा (कॉम): 0 से 70 डिग्री सेल्सियस (32 से 158 डिग्री फारेनहाइट)
विस्तारित तापमान रेंज (EXT):-5 से 85°C(23 से 185°F)
औद्योगिक तापमान रेंज (आईएनडी)::-40 से 85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट)
भंडारण तापमान सीमा: -40 से +85 डिग्री सेल्सियस (-40 से 185 डिग्री फारेनहाइट)
हम आपके अनुरोध के अनुसार आपूर्ति कर सकते हैं।
